真实的海洋是动态且充满复杂相互作用的，藏在数据深处的洋流如何能可见、可理解？在制作“全球洋流”案例之前，我们面临的挑战是：如何将覆盖全球、深达5000米的洋流数据转化为实时、交互、直观的可视化体验？如何让包含23亿个数据值的全球洋流场在三维地球上“动”起来？

我们的目标很简单：让全球洋流的每一次流动，都能被看见、被分析、被应用。

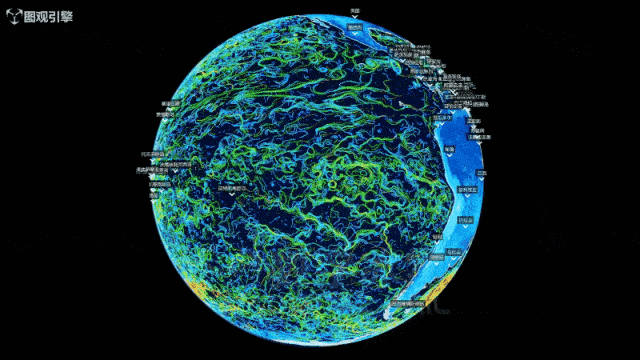

在三维数字地球表面，不计其数的发光粒子循着洋流轨迹奔腾穿梭——从北大西洋涡旋的回旋缠绕，到南极绕极流的绵延浩荡，再到深海底层流的隐秘流动，原本藏在数据深处的全球洋流，终以全维度、实时态的形式完整“显形”。

大规模粒子渲染，还原真实洋流的具象表达

接下来，我们将以技术实现者的视角，介绍这一个个让抽象的洋流数据转化为可直观感知的动态场景，从北极冰盖下的隐秘涡旋到赤道太平洋的大气海洋耦合，每一个“分镜头”背后，都是算法与物理规律的高度契合。

一、极地系统：冰封下的有序运动

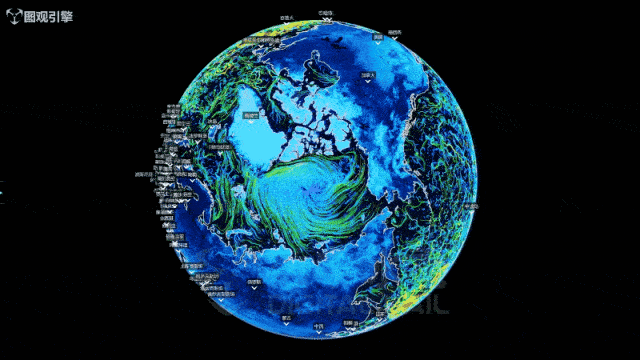

1. 北极环流 • 波弗特涡旋

镜头聚焦北冰洋加拿大海盆，粒子以缓慢而稳定的顺时针轨迹旋转，形成直径约1000公里的巨大顺时针螺旋结构。粒子从边缘向中心缓慢汇聚，轨迹清晰显示涡旋的完整边界，精准还原北冰洋 波弗特涡旋 的特征——“几乎静止的旋转”的空间结构和时间持续性。

2.南极绕极流：全球海洋的“连接纽带”

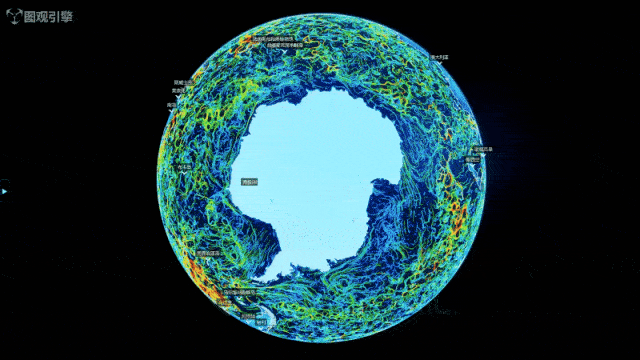

镜头从南极上空俯视，粒子呈环绕南极的连续光环，环绕南极大陆无任何断裂以强劲、连续的轨迹，技术通过大范围坐标系适配，完美还原其连接三大洋的“传送带”功能。

二、边界流：海洋的“高速公路”

沿大陆边缘流动的洋流，受海陆分布和地形强烈影响。这类洋流在粒子渲染中表现为狭窄、高速、色彩鲜明的带状流动，粒子轨迹平直密集，流速梯度极大。

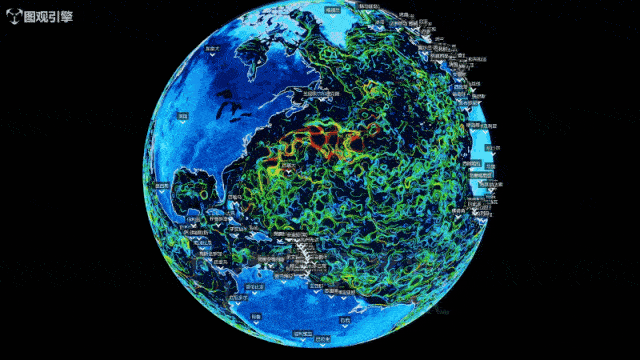

1.墨西哥湾流与黑潮：西边界强化流

北大西洋的墨西哥湾流和北太平洋的黑潮代表了“西边界强化”现象。粒子形成狭窄密集的高速丝带，紧贴大陆坡流动，流轴稳定。

墨西哥湾流，全球最强的暖流之一，自美国佛罗里达海峡至纽芬兰岛的路径，粒子以高速密集轨迹流动，湾流呈现鲜明的橙红色，与周围蓝绿色冷水形成强烈对比。

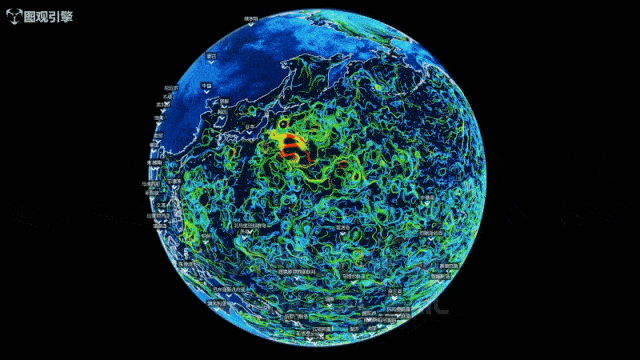

黑潮与墨西哥湾流齐名的西边界强流，因水体透明度高、呈现深蓝色而得名。沿中国台湾东岸、日本群岛南岸延伸，靛蓝色粒子轨迹如“黑丝带”般清晰勾勒，精准还原其与周边海水的界限特征。

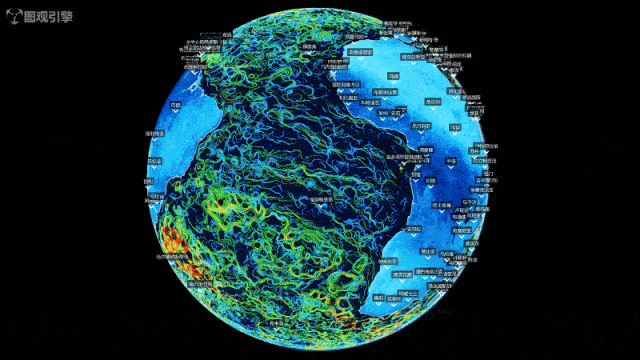

2.秘鲁、加那利与本格拉寒流：东边界的“冷输送带”

聚焦南美洲西岸秘鲁寒流、北大西洋东部加那利寒流、南大西洋东部本格拉寒流三大沿岸洋流。洋流沿大陆边缘流动的洋流，受海陆分布和地形强烈影响。粒子呈现宽缓的沿岸流动带，粒子速度较西边界流放缓，呈扩散特征。

加那利寒流通过大规模粒子精准勾勒分布与流动特征：数千粒子沿非洲西北部海岸呈狭长带状南下，轨迹紧贴大陆架边缘，密度由近岸向大洋方向逐步稀疏，清晰呈现其“贴岸流动、势力随离岸距离衰减”的分布规律，直观还原寒流沿程延伸特征。

本格拉寒流则通过粒子渲染形成鲜明呼应：近岸区域粒子呈现明显的“向上汇聚”轨迹，从深海层粒子向上层海域攀升，且上升流区域粒子密度显著高于周边，精准呈现其沿非洲西南海岸分布、近岸上升流旺盛的核心特征，粒子轨迹的垂直运动形态，更将这一寒流“深层营养盐向上输送”的关键属性具象化。

聚焦南美洲西岸秘鲁寒流，镜头贴近南美洲西海岸，粒子模拟向北流动的寒流及沿岸上升流，粒子在沿岸密集，离岸后扩散，展示了上升流将深层水带到表层的过程，清晰呈现其造就世界著名渔场的核心逻辑。

四、季风驱动流：北印度洋季风环流

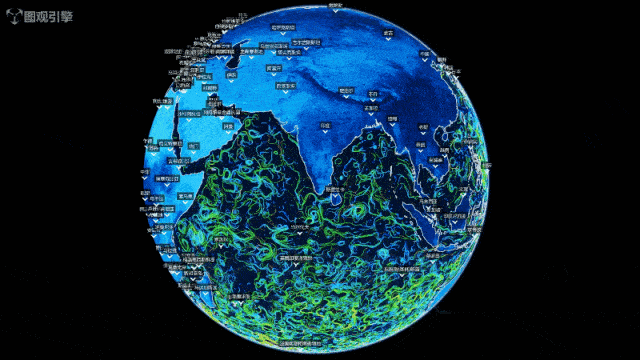

作为全球唯一受大陆季风支配、流向季节性逆转的环流，镜头聚焦阿拉伯海与孟加拉湾核心区域：

• 夏季模式（6-9月）：粒子从索马里沿岸向东流动，在阿拉伯海形成顺时针大漩涡。索马里沿岸粒子呈现强烈的上升运动，垂向速度被放大100倍可视化
• 冬季模式（12-2月）：粒子流向完全逆转，形成逆时针环流。孟加拉湾粒子密集，反映冬季东北季风驱动的盆地尺度环流
• 过渡期紊乱：季风转换期间（4-5月、10-11月），粒子运动杂乱，轨迹交叉频繁，反映流场的不稳定状态。

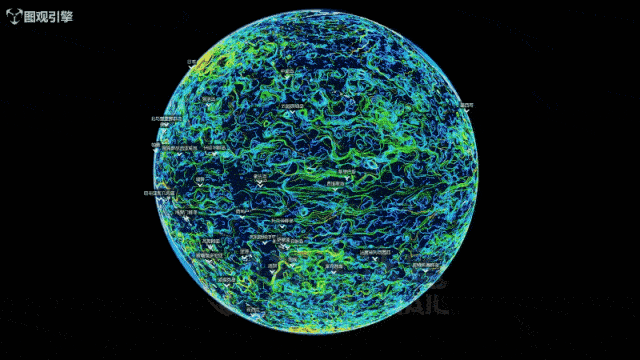

五、赤道流系：海洋的“多层立交”

赤道流系（含南/北赤道流、赤道潜流），镜头覆盖赤道太平洋上空及海表，粒子轨迹与大气环流箭头协同运动，生动呈现驱动厄尔尼诺现象的大气-海洋耦合机制——表层洋流的东西向流动与下层海水的上涌、下沉动作精准联动，让原本抽象的气候驱动因子变得具象可感，为科研人员研究厄尔尼诺现象提供了直观的动态工具。

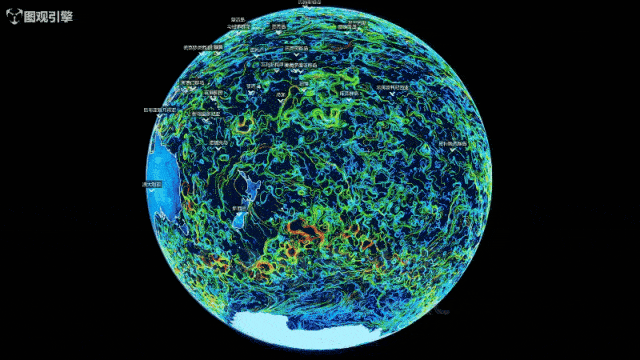

六、跨洋副热带环流：大洋“漩涡”

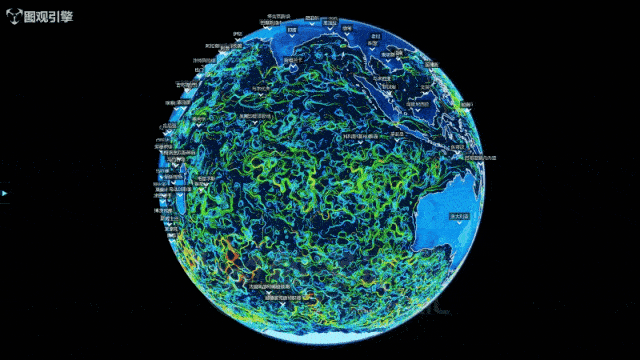

涵盖南太平洋副热带环流、南印度洋副热带环流，大洋中部的大尺度闭合环流，构成全球海洋环流的基本单元环流边缘粒子密集，形成清晰的"粒子墙"。粒子呈现巨大涡旋结构，南印度洋洋流以宽阔的逆时针轨迹铺展，清晰区分厄加勒斯暖流（非洲东岸南下）与西澳大利亚寒流的流向差异；南太平洋环流则展现出宏大缓慢的逆时针旋转，粒子在环流中心稀疏分布，呼应其“海洋沙漠”（最清澈、生命最稀少区域）的特征，技术通过粒子密度智能分配，还原了洋流能量分布的真实状态。

这些生动的洋流“分镜头”，最终汇聚成一幅完整的全球海洋动力图景。所有可视化效果均基于真实数据与物理规律。下面我们将以技术实现者的视角，解析系统如何通过粒子追踪与动态渲染，精确再现全球经典洋流现象。

数据挑战：从静态数字到动态图像的数据壁垒

原始洋流数据藏在 NetCDF 格式的 “数据黑箱” 里，覆盖经度-180°至180°，纬度-80°至90°，垂直方向包含40个深度层。4500×4251×40 的原始分辨率意味着单文件就包含近 8 亿个数据点，每个网格点记录海水流速、流向的核心向量信息，单时间步数据量达 9.18 GB。

传统技术要么无法承载海量数据的实时运算，要么只能通过静态图表间接推测洋流动态，难以精准还原其复杂的三维运动特征，形成了“数据丰富但应用受限”的行业痛点。真正的突破需要从数据预处理到最终渲染的全流程重构。

1. 智能数据压缩：在保留与精简间寻找平衡

原始数据 4500×4251×40 的分辨率虽然精准，但计算量巨大。直接处理原始数据在实时交互场景中不可行。我们基于海洋动力学特征的智能抽稀算法，有针对性的进行特征保留，相当于 “把 4K 电影压缩成 1080P——既保留了关键洋流的细节特征，又让系统能在普通工作站上流畅运行。这种 “减法” 的智慧，让复杂的科研数据不再是实验室的专属，而是能被更多人轻松访问的动态可视化工具。

2. 三维瓦片地球的 “精准画布”：全球、全维度映射

全球洋流的经纬度跨度达 - 180°~180°、-80°~90°，要在三维瓦片地图上精准贴合，就像给地球 “穿衣服”—— 不仅要合身，还要能跟着地球自转、缩放自适应。我们的系统支持大范围坐标系动态适配，从南极冰盖到赤道暖流，每一道粒子轨迹都能与真实地理位置精准对齐。

3. GPU并行架构：粒子系统的实时演化

海量数字粒子同时在地球表面运动，每个粒子都要根据洋流向量实时计算轨迹，每秒要完成数百万次向量运算。我们用 GPU 并行计算技术，从数据解析、粒子更新到最终渲染，全流程在GPU上完成，每个 GPU 线程处理一个粒子，实现真正的数据级并行，粒子通过实例化渲染技术批量提交，结合深度测试与透明度混合，与三维地形瓦片无缝融合。

多模式可视化：从不同视角理解海洋

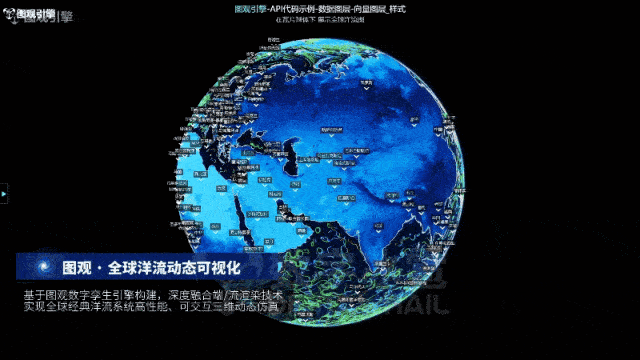

1. 地理模式：直观的空间认知

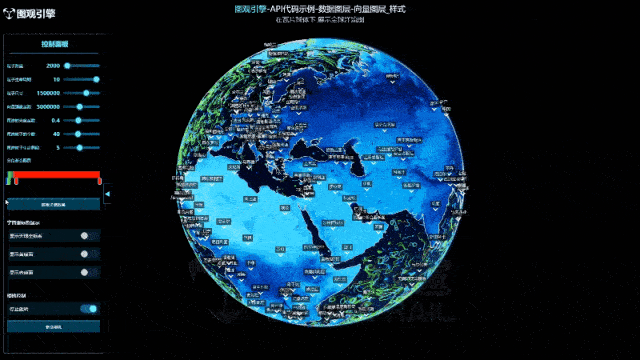

地理模式提供最符合认知的视角，与标准地图服务集成，叠加国界、国家名称等参考信息，用户可以自由旋转缩放，观察全球尺度环流格局，聚焦特定水层流动特征。

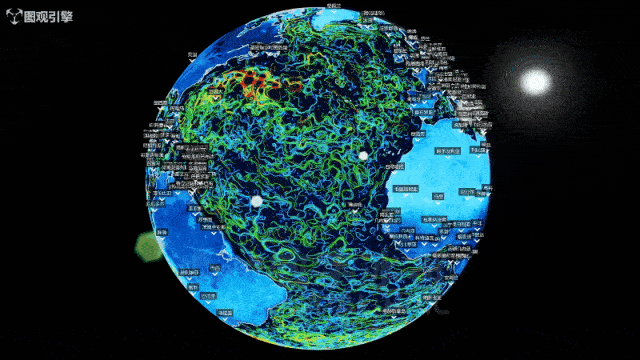

2 分析模式：深入的科学研究

为专业用户设计分析模式，支持多坐标系同时显示。天球坐标系从宇宙视角展示洋流与地球轨道关系；赤道面与黄道面叠加可视化，揭示太阳辐射与地球自转对环流的复合影响等，提供深入分析工具。

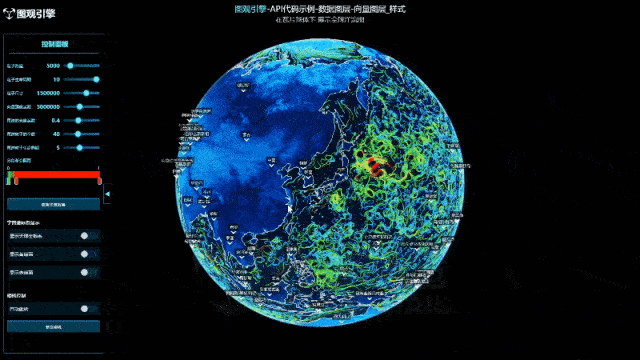

3 交互模式：灵活的动态理解

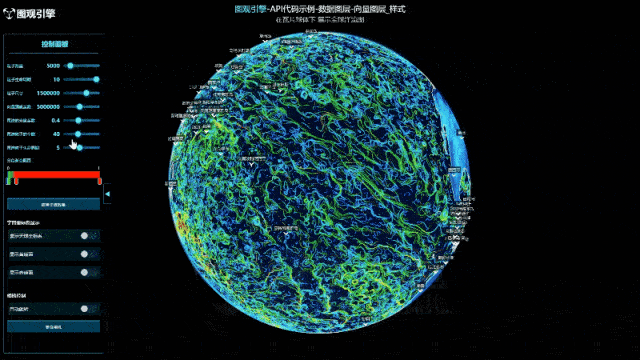

用户可通过参数面板，实时调节粒子生命周期、尺寸、尾迹长度等参数，对选择特定粒子或区域进行追踪，观察水团在数天至数月时间尺度上的运动路径，就像给洋流装了 “动态心电图”，细微的涡旋和暗流都能被精准捕捉。

在线体验地址：

https://www.tuguan.net/online-experience/code-sandbox4.html#向量图层_全球洋流图_stream

（请复制链接在浏览器中访问）

结语：可视化作为认知桥梁

从 23亿 数据点到指尖流动的光影，它构建了连接抽象数据与人类认知的桥梁，将复杂的海洋动力过程转化为可交互、可探索、可理解的视觉语言。

在气候变化深刻影响人类社会的今天，理解海洋这一地球系统关键组成部分变得尤为重要。我们的工作表明，通过创新的计算与可视化方法，曾经专属于超级计算机与领域专家的海洋环流知识，现在能够以直观形式服务于更广泛的科研、教育与应用领域。

从 NetCDF 数据的“黑箱”破解，到 GPU 实时运算的算力突破，再到全维度场景的精准呈现，本次案例印证了数字孪生、三维渲染技术在复杂向量场数据可视化中的技术优势。未来，我们将持续深耕技术创新，让更多“看不见”的自然规律，通过技术手段转化为可感知、可应用的价值成果，赋能更多行业实现数字化升级。
